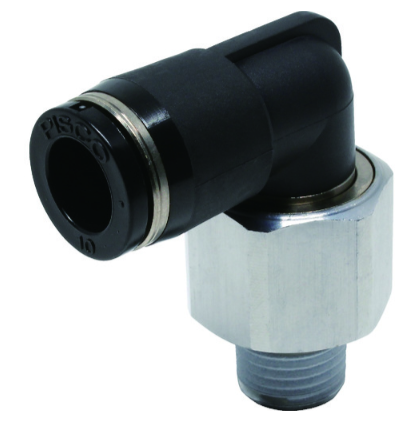

PISCO 旋转弯头快插接头（Rotary Joint Elbow）

产品型号：RL10‑02，另有 18 款同类 / 替代产品可选。

产品特点

‑ 自带轴承结构，适合摆动、旋转部位；

‑ 用于机器人等设备摆动 / 活动关节，减轻管路拉扯负荷。

技术规格

‑ 使用温度范围：0‑100℃（流体禁止结冰）

‑ 使用压力峰值：1.0 MPa

‑ 真空耐压：‑100 kPa

‑ 适配气管外径：10 mm

‑ 螺纹接口：R1/4

‑ 六角对边尺寸：22 mm

‑ 使用流体：空气

‑ 允许最高转速：300 rpm

‑ 压力范围：‑100 kPa～1.0 MPa

‑ 内置轴承式旋转接头

材质

‑ 阀体：黄铜 + 镀铬 + PBT 聚对苯二甲酸丁二醇酯

‑ 密封橡胶：丁腈橡胶 (NBR)、氟橡胶 (FKM)

‑ 导向环：黄铜＋无电解镀镍

‑ 锁爪：不锈钢 SUS

‑ 树脂主体：PBT

‑ 释放环：POM 聚甲醛

‑ 重量：67 g

使用注意事项

请勿施加径向载荷，否则会缩短产品寿命；

大幅度摆动工况建议选用聚氨酯气管；尼龙等硬质气管容易产生径向负载；

禁止用力过猛锁紧六角部位，防止变形、旋转卡顿、介质泄漏。
