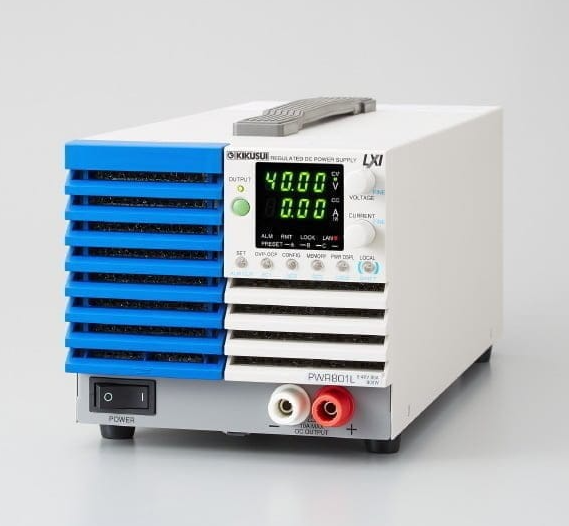

KIKUSUI菊水小型宽量程直流电源PWR401ML 80V 20A 400W

KIKUSUI菊水小型宽量程直流电源PWR401ML 80V 20A 400W

配备时序功能（能够触发同步）

配备内部电阻可变功能

标准的LAN/USB/RS232C通信接口

VMCB(虚拟多通道总线)功能支持网络化的远程控制和监测

输出为功率型（3x-4x比率），具有广泛的电压和电流设置组合。

输入电源电压是普遍兼容的（85V至265V）。

捷径功能和显示配置设置（最多可以注册三个配置设置）。

预设记忆功能（3套电压/电流/OVP/OCP/UVL设置）

可进行放气（同步）开/关，可进行更强大的放气模式设置。

配备输出ON/OFF 延迟功能

配备了软启动/停止功能

保证工作环境温度为50°C（-25°C至+60°C的存储环境）

规格

800W型

AC输入

Open in a new window

项目/形状名称 PWR801L PWR801ML PWR801MH PWR801H

公称输入额定值 100 Vac ～240 Vac，50 Hz ～ 60 Hz，单相

输入电压范围 85 Vac ～265 Vac

输入频率范围 47 Hz ～ 63 Hz

电流（TYP 值）*1 100 Vac 11.2 A

200 Vac 5.6 A

冲击电流 50 A 以下

功率（MAX）*2 1120 VA

功率因数（TYP 值） *1 0.99（输入电压 100 V）／ 0.97（输入电压 200 V）

効率（TYP 值）*1 75%

输出保持时间 *2 20 ms 以上

* 1. 额定输出电流下的额定输出功率时。 * 2. 100 Vac，额定输出功率时。

输出

Open in a new window

项目/形状名称 PWR801L PWR801ML PWR801MH PWR801H

定格 输出电压*1 40 V 80 V 240 V 650 V

输出电流*1 80 A 40 A 10 A 3.70 A

输出功率 800 W

电压 可设定的 Max 电压*2 42 V 84 V 252 V 682.5 V

设定精度 ±（0.05 % of setting +0.05 % of rating）

设定分辨率 200 mV 400 mV 1000 mV 2500 mV

FINE 適用 OUT OFF 时 10 mV 10 mV 100 mV 100 mV

FINE 適用 OUT ON 时 1 mV 1 mV 10 mV 10 mV

通讯接口 使用时 0.1 mV 0.1 mV 0.1 mV 0.1 mV

电源变动*3 ± 6 mV ± 10 mV ± 26 mV ± 67 mV

负荷变动*4 ± 6 mV ± 10 mV ± 26 mV ± 67 mV

过渡响应 *5 1 ms 以下 2 ms 以下 2 ms 以下 3 ms 以下

脉动噪声 *6 p-p*7 50 mV 50 mV 100 mV 300 mV

rms*8 5 mV 5 mV 20 mV 50 mV

上升时间 额定负荷时 50 ms 以下 100 ms 以下

无负荷时 50 ms 以下 100 ms 以下

下降时间 *9 额定负荷时 50 ms 以下 150 ms 250 ms

无负荷时 500 ms 以下 1200 ms 2000 ms

遥感 Max 补偿电压 ( 单程 ) 1.5 V 4 V 5 V 5 V

温度系数 *10 100 ppm/ ℃

电流 可设定的 Max 电流 *2 84 A 42 A 10.5 A 3.885 A

设定精度 *11 ±（0.5 % of setting +0.1 % of rating）

设定分辨率 400 mA 200 mA 40 mA 20 mA

FINE 適用 OUT OFF 时 10 mA 10 mA 10mA 1 mA

FINE 適用 OUT ON 时 1 mA 1 mA 1 mA 0.1 mA

通讯接口 使用时 0.1 mA 0.1 mA 0.1 mA 0.1 mA

电源变动 ± 10 mA ± 6 mA ± 3 mA ± 2.4 mA

负荷变动 ± 21 mA ± 13 mA ± 7.0 mA ± 5.7 mA

脉动噪声 *12 rms*8 160 mA 80 mA 24 mA 12 mA

上升时间（TYP 值） 额定负荷时 50 ms 100 ms

下降时间（TYP 值） 额定负荷时 50 ms 100 ms

温度系数 *10 100 ppm/ ℃

可设置的 Max 内部电阻值 0.500 Ω 2.000 Ω 18.00 Ω 131.8 Ω

* 1. Max 输出电压与 Max 输出电流被 Max 输出功率所限制。 * 2. 可以限制到 OVP 动作点 /OCP 动作点约 95%。 * 3. 85 Vac ～135 Vac，或 170 Vac ～265 Vac，恒定负荷。 * 4. 在额定输出电压下，使负荷从无负荷上升到额定负荷（额定输出功率 / 额定输出电压）时的变化量。根据感应点测量。 * 5. 输出电压恢复到额定输出电压的 ±（0.1% + 10 mV) 以内所需的时间。负荷电流的变动值在设定输出电压的 Max 电流的 50% ～100% 范围内。 * 6. 使用 JEITA 标准 RC-9131C 探头测量。在额定输出电流。 * 7. 测量频带为 10 Hz ～20 MHz 的情况。 * 8. 测量频带为 10 Hz ～1 MHz 的情况。 * 9. 分泄电路设定为常规分泄时。 * 10. 周围温度在 0℃～ 50℃ 范围内的情况。 * 11. 适用于额定电流的 1% ～100% 的范围。关于 0% ～小于 1% 时为 TYP 值（0.1% of rating）。 * 12. 输出电压 ( 额定功率 ÷ 额定电流 ) 在额定电压的 10% ～100%。在额定输出电流。

显示功能

Open in a new window

项目/形状名称 PWR801L PWR801ML PWR801MH PWR801H

电压显示 Max 显示值 99.99 999.9

显示精度 ±（0.2 % of reading +5 digits）

电流显示 Max 显示值 99.99 9.999

显示精度 ±（0.5 % of reading +8 digits）

功率显示 PWR DSPL 按钮灯亮（红色）

Max 显示值 9999

显示精度 显示电流值与电压值的乘积结果

在无特殊指定的情况下，技术规格以下记的设定和条件为基准。（全型号通用）

● 负荷为纯电阻。●预热时间为30分（流电流的状态）。●预热完成后，需要在23︒C±5︒C环境下，按操作说明书的步骤，正确地加以校正。●TYP值：代表值。不能保证其性能。●rating：表示额定值。●reading：表示读取值。●f.s.：全刻度。●本产品可以在额定输出功率范围内以多种输出电压/输出电流的组合设定下工作。但是，额定输出电压（或者额定输出电流）时所输出的电流（或者电压）受额定输出功率的限制。●额定输出电压时（或者额定输出电流时）所输出的电流（或者电压）会如下所示。额定输出电压时Max输出电流=额定输出功率÷额定输出电压　额定输出电流时Max输出电压＝额定输出功率÷额定输出电流 ● 额定负载和无负载时的定义。恒电压动作时（恒电压输出时把输出电流设定高于额定输出电流值以上）额定负荷：施加额定输出电压的流电流是额定输出电压，电阻值成额定输出电流的95%～100%。无负荷：不流过电流的负荷，或没有连接负载输出端开放的状态。恒电流动作时（额定输出电流时把输出电压设定高于额定输出电压值以上）额定负荷：流过额定输出电流时，电压降下成额定输出电流时Max输出电压的95%～100%的电阻值的负荷。包括负载线的压降在内，本设备的输出电压必须不能超过额定输出电流时的Max电压值。无负载：是指恒电流输出时，压降值比额定电流输出时Max电压的10%或1V高的阻抗值。●本产品的规格标在后面板输出端子中。

通用

保护功能

信号输出／输入

控制功能

其它功能

动作显示

通信接口

一般
