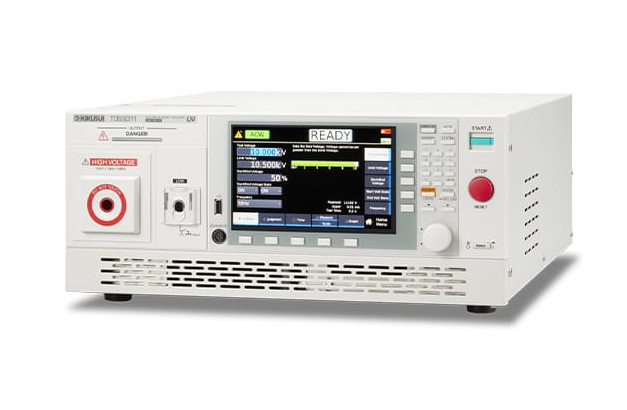

KIKUSUI菊水AC/DC耐压、绝缘电阻测试仪(10kV兼容型)TOS9311

KIKUSUI菊水AC/DC耐压、绝缘电阻测试仪(10kV兼容型)TOS9311

即使是高压型号也可进行多重测试；一台设备可进行 ACW/DCW/IR 三项测试

交流耐压测试 最大应用电压：10 kV/50 mA

直流耐压测试 最大应用电压：5 kV/20 mA、10 kV/10 mA（100 W）

绝缘电阻测试测量范围：0.001 MΩ 至 100.0 GΩ （25 VDC 至 -1,000 VDC/+50 VDC 至 +10,000 VDC）。

还可进行耐电压测试，以快速确定 NG：检测灵敏度可设置为五级。

标配局域网/USB/RS232C

用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。

请注意，此产品会产生高电压！

当使用此产品时，需要有一定电气方面的知识。 另外，进行错误操作使用仪器时会十分危险。 所以请务必认真阅读使用说明书后，再进行正确的操作。

规格

耐压测试部

Open in a new window

输出部

AC 输出范围 0.050 kV 〜 10.000 kV

分辨率 1V

设定精度 ±(1.2 % of setting + 0.02 kV() 空载时)

最大额定负载*1 500 VA（10 kV / 50 mA）

Max 额定电流 50mA（输出电压0.5kV以上）

变压器容量 500 VA

输出电压波形*2 正弦波

失真率 2%以下（输出电压1.0kV以上、纯电阻200kΩ负载时）

峰值因数 √2± 3 %（1500V以上）

频率 50 Hz ／ 60 Hz

精确度 ±0.1 %

电压变动率 ±3 % 以下(Max额定负载→空载)

短路电流 100mA以上（输出电压1.0kV以上）

输出方式 PWM 开关方式

DC 输出范围 0.100 kV 〜 10.000 kV

分辨率 1V

设定精度 ±（1.2 % of setting + 0.02 kV）

最大额定负载*1 100 W（5 kV /20 mA, 10 kV/10 mA）

Max 额定电流 20 mA

脉动 10kV空载 30 Vp-p Typ．

Max额定负载 100 Vp-p Typ．

电压变动率 1%以下

短路电流 50 mA（100 mA peak）

放电功能 测试结束时强制放电（放电电阻125kΩ）

起始电压（Start Voltage） 可设置测试开始时的电压

设定范围 测试电压的1%～99%

输出电压监视功能 输出电压超过±(10% of setting + 0.05kV)时，输出被关闭，保护功能启动

*1 连续测试时，根据上限判断标准值的设置不同，可能需要输出时间的限制和休止时间。 *2 如果在容量性的负载上加载交流电压，根据负载的容量值不同，输出电压可能比空载时还高。而且，负载采用了容量值有电压依存性的试料（陶瓷电容器等）时，波形可能产生失真。但是，测试电压1.5kV时，可以忽略1000 pF 以下容量的影响。另外，本产品的高压电源部为PWM切换方式，因此在测试电压为500V以下时，切换噪声、尖峰噪声的占比变大，测试电压越低，波形的失真也越大。*3 最大额定负载→空载

电压表

测量范围 0.000 kV 〜 10.500 kV AC / DC

分辨率 0.1 V

精确度 ±（1.2 % of reading + 5 V）

响应 可切换真有效值/平均值响应的有效值换算

在别的系统显示峰值响应（峰值响应用于测量RISE中的绝缘破坏电压）

保持功能 在PASS/FAIL判断显示中保持测试结束时的测量电压值

电流表*1*2

测量范围 AC：0.00mA～55mA（包含有效成分和无效成分的电流）

DC：0.00 mA〜 22 mA

精确度 ±（1 % of reading + 2 µA）

响应 可切换真有效值/平均值响应的有效值换算

保持功能 在PASS判断显示中保持测试结束时的测量电流值

偏置取消功能 输出电缆间等的绝缘电阻、寄生电容成分中流过的电流分别抵消最大10mA（DC测试仅限电阻成分）。有OFF功能。

校正 有效成分：使用纯电阻负载，用正弦波的有效值校准

*1 交流电压测试中，测试导线及夹具等的寄生电容中也有电流通过。寄生电容的详细内容参照「交流耐压测试的寄生电容」。 *2 高温多湿时，从本产品内部、外部的高电压配线部流向接地的误差电流变多。如果湿度超过70%，可能产生50μA左右的误差电流。

判定功能

上限判定基准值(Upper)设定范围 AC：0.01 mA 〜 55.00 mA / DC：0.01 mA 〜 21.00 mA

下限判定基准值(Lower)设定范围 AC：0.00 mA 〜 54.99 mA / DC：0.00 mA 〜 20.99 mA、OFF

设置为0.00时，与OFF等效。

判断精度*1 *2 ±（1 % of setting+5 µA）

电流检测方法 用以下方法与标准值比较

算出真有效值/将平均值响应换算成有效值/峰值测量值

切换响应速度（Filter）

切换功能 在ACW测试、DCW测试中、将UPPER FAIL判断的电流检测响应速度（灵敏度）分5 级切换。

*1 交流电压测试中，测试导线及夹具等的寄生电容中也有电流通过。寄生电容的详细内容参照「交流耐压测试的寄生电容」。 *2 高温多湿时，从本产品内部、外部的高电压配线部流向接地的误差电流变多。如果湿度超过70%，可能产生50μA左右的误差电流。

定时功能

电流上升时间(Rise Time)设置范围 0.1 s〜200.0 s

电压下降时间（Fall Time）设置范围*1 0.1s～200.0s、OFF

DCW测试时，由于本产品内部及EUT的静电容量，设置时间中电压可能无法完全下降。

测试时间(Test Time)设置范围 0.1 s ~ 1000.0 s、OFF

判断延迟时间（Judge Delay）设置范围*1 0.1s～100.0s、AUTO*3（仅DCW）

精确度 ±(100ppm of setting + 20ms)（Fall Time除外）

*1 ACW测试、DCW测试中仅在PASS判断时启用。DCW测试时，由于本产品内部及EUT的静电容量，设置时间中电压可能无法完全下降。 *2 只能设置比Rise Time和Test Time的合计时间更短的时间。 *3 将Delay Auto设置为ON后，在充电时间结束前不进行LOWER判断。

绝缘电阻测试部

Open in a new window

输出部

输出电压范围 -25 V 〜 -1000 V /+0.05 kV〜+10.000 kV

分辨率 1V

设定精度 ±（1.2 % of setting ＋ 2Ｖ）/±（1.2 %　of setting + 0.02 kV）

Max额定负载 1 W（-1000 V/1 mA）/ 10 W（10 kV/1 mA）

Max 额定电流 1 mA

脉动 1kV空载 30Vp-p以下

Max额定负载 70Vp-p以下

电压变动率 1%以下（最大额定负载→空载）

短路电流 50 mA (100mA peak)

放电功能 测试结束时强制放电（放电电阻125kΩ）

输出电压监视功能 输出电压超过±(10% of setting + 50V)时，输出被关闭，保护功能启动

电压表*1

测量范围 负极：0Vdc～-1200Vdc / 正极：0kVdc～10.500kVdc

分辨率 0.1 V

精确度 负极：±(1% of reading + 1V) / 正极：±(1.2% of reading + 5V)

*1 对于正极性输出，应符合电压测试仪电压表的规格要求。

电阻表

测量范围 0.001MΩ～100.000GΩ（最大额定电流的1mA到5nA的范围内）

保持功能 在PASS判断显示中保持测试结束时的测量电阻值

补偿抵消功能 抵消输出电缆间等测量不需要的绝缘电阻，最大2000GΩ。有OFF功能。

判定功能

上限判断标准值（Upper）设置范围 0.001MΩ～100.000GΩ （最大额定电流以下的范围内）、OFF

下限判断标准值（Lower）设置范围 0.000MΩ～99.999GΩ （最大额定电流以下的范围内）、OFF。

设置为0.000时，与OFF等效。

电压上升率判断动作 判断时输出被关闭。PASS、FAIL的蜂鸣器音量可在0（OFF）～10的范围内分别单独设置。电压上升时间（Rise Time）中监视电压上升率。判断延迟时间的自动设置（Delay Auto）为ON、输出电压为200V以上时启用。

定时功能

电流上升时间(Rise Time)设置范围 0.1 s〜200.0 s

测试时间(Test Time)设置范围 0.1 s ~ 1000.0 s、OFF

判断延迟时间（Judge Delay）设置范围*1 0.1 〜 100.0 s、AUTO*2

精确度 ±(100ppm of setting + 20ms)

*1 只能设置比Rise Time和Test Time的合计时间更短的时间。*2 将Delay Auto设置为ON后，在充电时间结束前不进行UPPER判断。 *3 Fall Time除外。
