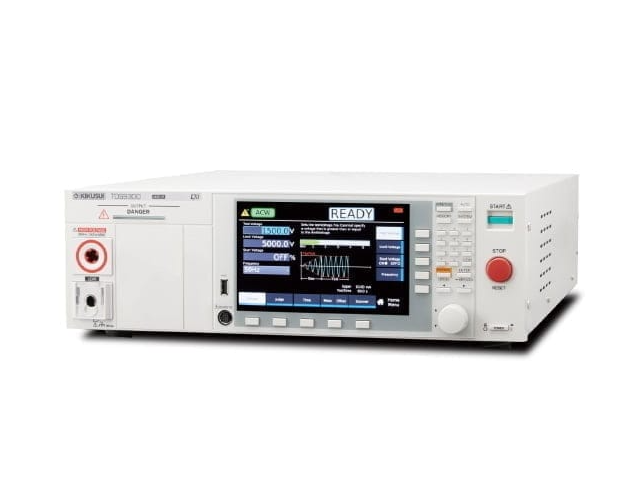

KIKUSUI菊水电气安全标准测试多重分析器TOS9300

KIKUSUI菊水电气安全标准测试多重分析器TOS9300

TOS9300 系列是可对电子设备／电子元件进行 多种安全测试的电气安全标准测试多功能分析 仪。安全测试种类包括耐电压试验，绝缘电阻 测试、接地导通测试、泄漏电流测试（接触电 流测试、保护导体电流测试、患者泄漏电流测 试）、局部放电测试。由于机型结构以必要的 测试组合为准，因此１台可充分应对各类安全 测试。适合用于研究开发设备，质量保证测试 及标准认证机构的测试设备，生产线的设备。

请注意，此产品会产生高电压！

当使用此产品时，需要有一定电气方面的知识。 另外，进行错误操作使用仪器时会十分危险。 所以请务必认真阅读使用说明书后，再进行正确的操作。

规格

耐压测试部

AC 输出功能

Open in a new window

项目 TOS9300 TOS9301 TOS9301PD TOS9302 TOS9303 TOS9303LC

AC 输出部 (只 ACW) 输出范围 0.050 kV ~ 5.000 kV

分辨率 1V

设定精度 ±(1.2 % of setting + 0.02 kV)(空载时)

Max 额定负载 *1 500 VA(5 kV/ 100 mA)

Max 额定电流 100 mA(输出电压 0.2 kV 以上)

变压器容量 500 VA

输出电压波形 *2 正弦波

失真率 2 %以下(输出电压 0.5 kV 以上、空载时或纯电阻负载时)

峰值因数 √ 2± 3 %(0.8 kV 以上)

频率 50 Hz/ 60 Hz

精度 ±0.1 %

电压变动率 ±3 % 以下(Max额定负载→空载)

短路电流 200 mA 以上(输出电压 0.5 kV 以上)

输出方式 PWM切换方式

起始电压(Start Voltage) 可设置测试开始时的电压

设定范围 测试电压的 1 % ~99 %

分辨率 1%

输出电压监视功能 输出电压超过 ±(10 % of setting + 0.05 kV)时，输出被关闭，保护功能启动

测量功能

Open in a new window

项目 TOS9300 TOS9301 TOS9301PD TOS9302 TOS9303 TOS9303LC

电压表 测量范围 0.00 kV ～ 7.50 kV AC/DC

分辨率 0.1 V

精度 ±(1.2 % of reading + 0.005 kV)

响应 可切换真有效值/平均值响应的有效值换算

在别的系统显示峰值响应(峰值响应用于测量 RISE中的绝缘破坏电压)

保持功能 在 PASS/FAIL判断显示中保持测试结束时的测量电压值

电流表 *1 *2 测量范围 AC:0.00 mA ~ 110 mA，DC:0.00 mA ~ 22 mA(包含有效成分和无效成分的电流)

精度 ±(1 % of reading + 2 μA)(有效成分)

响应 可切换真有效值/平均值响应的有效值换算

保持功能 在 PASS判断显示中保持测试结束时的测量电流值

补偿抵消功能 输出电缆间等绝缘电阻、存储功率成分中流过的电流分别抵消 Max 10 mA(DC测试只限电阻成分)。 有 OFF功能。

校正 有效成分:使用纯电阻负载，用正弦波的有效值校准 无效成分:不校准

*1 交流电压测试中，测试导线及夹具等的存储功率中也有电流通过。 *2 高温多湿时，从本产品内部、外部的高电压配线部流向接地的误差电流变多。如果湿度超过 70 %，可能产生 50 μA 左右的误差电流。

判定功能

定时功能

其他规格

绝缘电阻测试部

输出功能

Open in a new window

项目 TOS9300 TOS9301 TOS9301PD TOS9303 TOS9303LC

负极 输出电压范围 0.025 kV ~ -1 kV

分辨率 1V

设定精度 ±(1.2 % of setting + 0.002 kV)

Max额定负载 1 W(-1 kV/ 1 mA)

波纹 1 kV 空载 2 Vp-p 以下

Max额定负载 10 Vp-p 以下

短路电流 12 mA 以下

正极 *1 输出电压范围 – +0.05 kV ~ +7.2 kV

分辨率 1V

设定精度 ±(1.2 % of setting + 0.02 kV)

Max额定负载 7.2 W(7.2 kV/ 1 mA)

波纹 1 kV 空载 20 Vp-p 以下

Max额定负载 50 Vp-p 以下

短路电流 100 mA(TYP)(200 mA peak)

Max 额定电流 1 mA

电压变动率 1 %以下(Max额定负载→空载)

放电功能 测试结束时强制放电(放电电阻 20 kΩ)

输出电压监视功能 输出电压超过 ±(10 % of setting + 0.05 kV)时，输出被关闭，保护功能启动

*1 TOS9300不支持。

测量功能

Open in a new window

项目 TOS9300 TOS9301 TOS9301PD TOS9303 TOS9303LC

电压表 测量范围 负极:0 Vdc ~ -1.2 kVdc，正极:0 Vdc ~ 7.5 kVdc

分辨率 0.1 V

精度 负极:±(1 % of reading + 0.001 kV)，正极:±(1.2 % of reading + 0.001 kV)

电阻表 测量范围 0.001 MΩ ~ 100.0 GΩ(Max额定电流的1mA到5nA的范围内)

精度 *1 *2 (GND 为 Guard 时) ( i :测量电流) (R :测量电阻) 5nA≦i≦50nA*3 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（15 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ： ±（15 % of reading + 5 MΩ）

10.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200MΩ）

50 nA ＜ i ≦ 100 nA*3 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 5 MΩ）

10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 50 MΩ）

50.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200 MΩ）

100 nA ＜ i ≦ 200 nA*4 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（7 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 2.000 GΩ：±（7 % of reading + 5 MΩ）

2.000 GΩ ≦ R ＜ 10.000 GΩ：±（7 % of reading + 10 MΩ）

10.000 GΩ ≦ R ＜ 50.000 GΩ：±（7 % of reading + 100 MΩ）

200 nA ＜ i ≦ 1 µA*4 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ）

100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ）

10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ）

1 µA ＜ i ≦ 1 mA*4 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ）

10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ）

100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ）

1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ）

精度 *5 (GND 为 Low 时) ( i :测量电流) (R :测量电阻) 5nA≦i≦50nA*3 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（25 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ：±（25 % of reading + 5 MΩ）

10.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ）

50 nA ＜ i ≦ 100 nA*3 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（20 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ：±（20 % of reading + 5 MΩ）

10.000 GΩ ≦ R ＜ 50.000 GΩ：±（20 % of reading + 50 MΩ）

50.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ）

100 nA ＜ i ≦ 200 nA*4 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ）

100.000 MΩ ≦ R ＜ 2.000 GΩ：±（10 % of reading + 5 MΩ）

2.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 10 MΩ）

10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 100 MΩ）

200 nA ＜ i ≦ 1 µA*4 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ）

100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ）

1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ）

10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ）

1 µA ＜ i ≦ 1 mA*4 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ）

10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ）

100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ）

1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ）

保持功能 在 PASS判断显示中保持测试结束时的测量电阻值

偏置取消功能 抵消输出电缆间等测量不需要的绝缘电阻，Max 2000 GΩ。有 OFF功能。

*1 湿度 70 %rh 以下(无结露)、没有测试导线摇晃等外部干扰时。 *2 在多湿环境下将接地方式(GND)设置为Low时，从本产品内部的高电压配线部及本产品和EUT间的高电压配线部向接地产生泄漏电流。 根据选配的高压扫描器 TOS9320 的使用及配线情况，该泄漏电流有数 nA ~数十 μA，对测量精度有很大影响。启用补偿进行测量，可以降低泄漏电流的影响。 *3 100 V 以下的测量时，精度加上 10 %。 *4 100 V 以下的测量时，精度加上 5 %。 *5 在湿度 50 %rh 以上的环境下，将测量电流限定为 100 nA 以上(无结露)、没有测试导线摇晃等外部干扰、补偿已启用时。

判定功能

定时功能

其他规格

接口（共通）

其他功能（共通）

一般规格（共通）
