■材质:S45C(JIS G4051)
■齿形、精度:并齿、JISN8级(旧JIS4级)
■压力角:20°
■螺纹角度:45°
■表面处理:黑染
■齿面加工:切削
■孔径公差:JIS H7级
左旋螺纹模块2.0
齿数26节圆直径73.54
齿顶圆直径77.54齿宽18
孔径20凸台直径60
凸台长度14全长32
形状H4重量0.82
容许扭矩4.298反作用0.046(最小)4.298(最大)
转速容许传递动力(kW)
100 0.046
500 0.177
1000 0.329

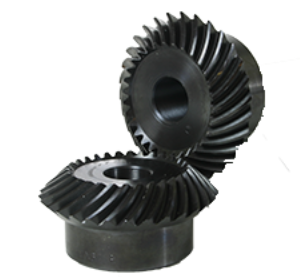

日本AOKI青木齿轮PBS2520R
