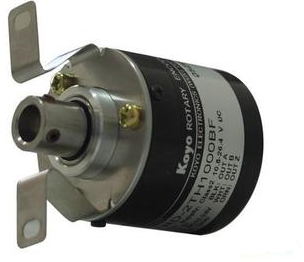

日本KOYO光洋TRD-2TH500BF线速感应编码器
产品详情
日本 KOYO（光洋）的 TRD-2TH500BF 是一款小型增量型空心轴旋转编码器
技术参数
外观尺寸
：φ38×36mm轴径
：φ8mm分辨率（最大）
：3600 PPR（Pulses Per Revolution，每转脉冲数）输出信号形式
：A、B 两相 + Z 相最高响应频率
：200kHz容许最高转速
：5000 rpm电源电压
：DC 10.8～26.4V输出形式
：集电极开路输出
线驱动输出
推拉输出
荷重
：径向：30N
轴向：20N
起动扭矩
：≤0.001 N·m防护等级
：防尘型 IP50使用环境温度
：-10℃～+70℃安装方式
：空心轴安装，便于直接安装在电机轴上线速检测原理
TRD-2TH500BF 编码器通过检测旋转轴的角位移并将该位移转换为脉冲信号来实现线速检测。具体原理如下：
角位移检测
：编码器内部有一个光栅盘，当轴旋转时，光栅盘上的刻线会通过光电传感器产生脉冲信号。脉冲信号处理
：A 相和 B 相输出两个相位差为 90° 的脉冲信号，通过这两个信号可以确定旋转方向和计算旋转速度。Z 相信号
：Z 相信号通常用于参考点或零位信号，每转产生一个脉冲，用于精确的定位和同步控制。线速计算
：通过测量单位时间内脉冲的数量，结合编码器的分辨率和轴的直径，可以计算出线速度。¥75.00

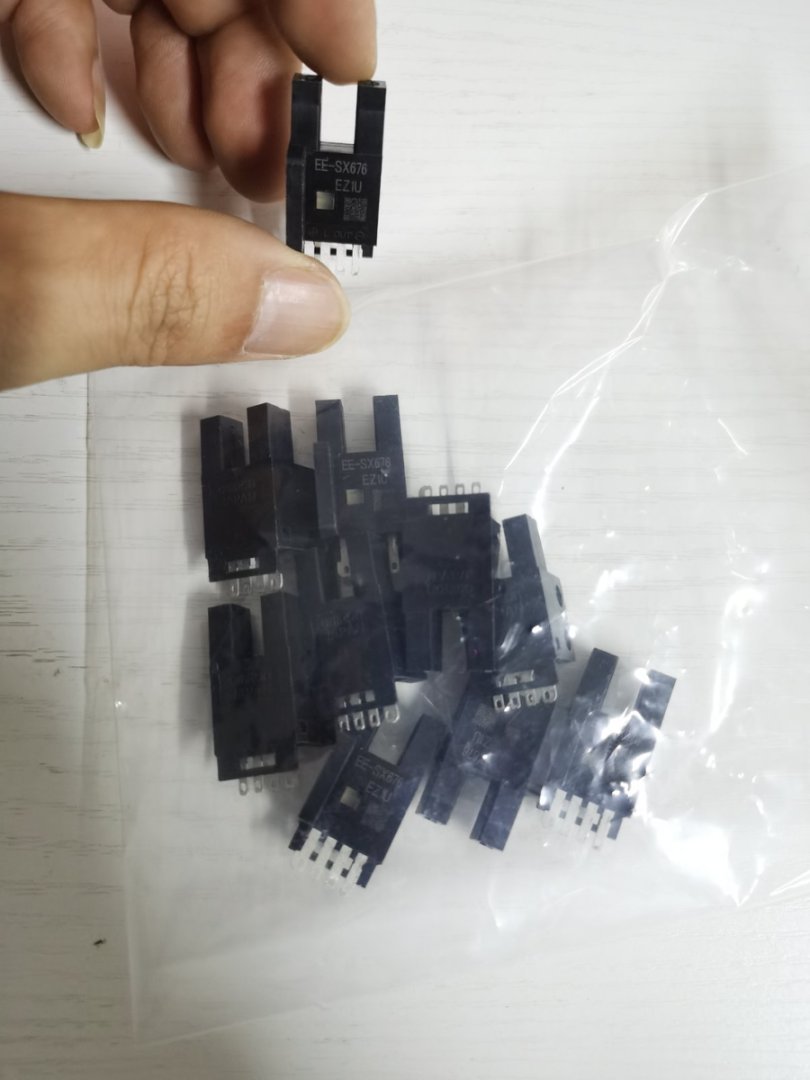

日本OMRON欧姆龙EE-SX676槽型光电传感器¥69.00
